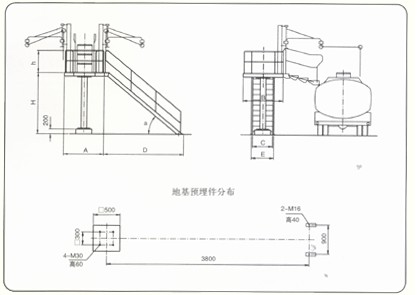

單立柱汽車棧臺
ZQD1型單立柱棧臺，用于不同噸位、車型的汽車罐車側面裝卸作業。
主要參數：
典型尺寸見下表；
材質：碳鋼；
面板：網格板、花紋板，（可選）；
防腐處理：熱浸鋅、電鍍、油漆，（可選）；
可安裝1-4臺鶴管，1-3臺活動梯。
可設計雨棚，形式（可選）。
|
型號
|
尺 寸
|
|
A
|
B
|
C
|
D
|
E
|
H
|
h
|
a
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
°
|
|
ZQD1
|
1600
|
1600
|
800
|
3200
|
890
|
2100
|
800-1000
|
40
|
★以上典型尺寸供參考 ★可根據用戶需要，另行設計。
|
|

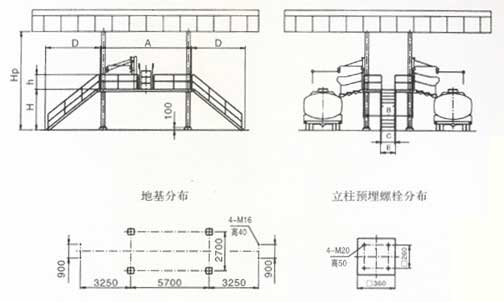

雙側作業汽車棧橋
ZQS3型汽車棧橋，用于不同噸位、車型的汽車罐車雙側裝卸作業。
主要參數：
典型尺寸見下表；
材質：碳鋼；
面板：網格板、花紋板，（可選）；
防腐處理：熱浸鋅、電鍍、油漆，（可選）；
可選用多單元，每單元安裝2臺鶴管，2臺活動梯。
雨棚形式：網架結構、輕鋼結構（可選）。
|
型號
|
尺 寸
|
|
A
|
B
|
C
|
D
|
E
|
H
|
h
|
HP
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
|
ZQS3
|
6000
|
3000
|
800
|
3200
|
890
|
2500
|
800-1000
|
6000
|
★以上典型尺寸供參考 ★可根據用戶需要，另行設計。
|

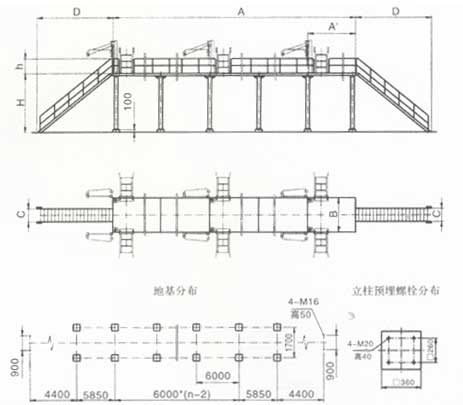

通過式汽車棧橋
ZQT1型汽車棧橋，用于不同噸位、車型的汽車罐車通過式裝卸作業。
主要參數：
● 典型尺寸見下表：
● 材質：碳鋼；
● 面板：網格板、花紋板，可選；
● 防腐處理：熱浸鋅、電鍍、油漆，可選；
● 可選用多個車位；
● 可設計雨棚，結構形式可選。
|
型 號
|
尺 寸
|
單位數
|
|
A
|
A′
|
B
|
C
|
D
|
H
|
h
|
n
|
|
Mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
單位
|
|
ZQT1
|
400×n
|
4000
|
1600
|
800
|
4400
|
3500
|
800-1000
|
按鶴位數
|
★以上典型尺寸供參考
★可根據用戶需要，另行設計
|
|

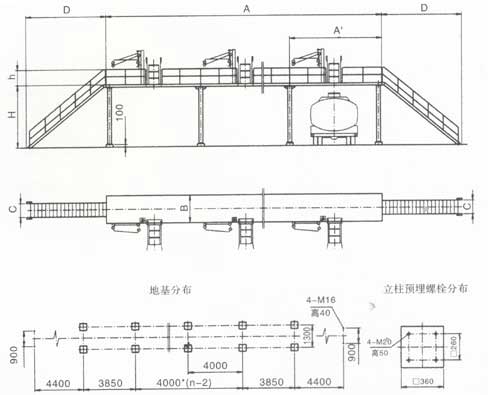

單側作業火車棧橋
ZHD1型火車棧橋,用于不同噸位,車型的火車罐車單側裝卸作業.
主要參數:
● 典型尺寸見下表;
● 材質:碳鋼
● 面板: 網格板、花紋板，可選；
● 防腐處理：熱浸鋅、電鍍、油漆，可選；
● 車位(總長),可根據需要設計;
● 可設計雨棚,結構形式可選.
|
型 號
|
尺 寸
|
單位數
|
|
A
|
A′
|
B
|
C
|
D
|
H
|
h
|
n
|
|
Mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
單位
|
|
ZHD1
|
6000×n
|
6000
|
1600
|
800
|
4400
|
3500
|
800-1000
|
按用戶要求
|
|
|

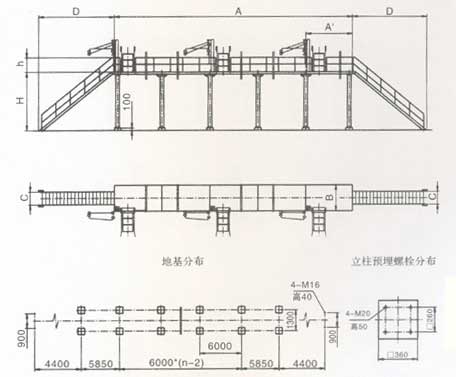

雙側作業火車棧橋
ZHS1型火車棧橋，用于不同噸位、車型的火車罐車雙側裝卸作業。
主要參數：
典型尺寸見下表；
材質：碳鋼；
面板：網格板、花紋板，（可選）；
防腐處理：熱浸鋅、電鍍、油漆，（可選）；
車位（總長），可根據需要設計。
可設計雨棚，結構形式（可選）。
|
型號
|
尺 寸
|
|
A
|
Ai
|
B
|
C
|
D
|
H
|
h
|
n
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
單位
|
|
ZHS1
|
6000*n
|
6000
|
2000
|
800
|
4400
|
3500
|
800-1000
|
按用戶要求
|
★以上典型尺寸供參考 ★可根據用戶需要，另行設計。
|
